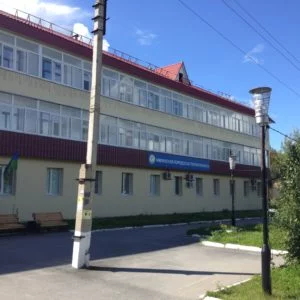

Здание БУ «Няганская городская поликлиника»

ХМАО, город Нягань

Обследование конструкций перекрытия выполнено для определения возможности установки нового оборудования (аппарата КТ) на существующие конструкции здания БУ «Няганская городская поликлиника», расположенного по адресу: ХМАО-Югра, г. Нягань, ул. Уральская, д.1.

Обследование конструкций перекрытия проведено в августе 2015 года.

Здание, в котором расположены обследуемые строительные конструкции, нежилое, трехэтажное, с подвалом, прямоугольной формы в плане. Конструктивно здание выполнено по бескаркасной схеме с несущими стенами из керамического кирпича на цементно-песчаном растворе. В соответствии с п. 6.7 СНиП 11-22-81, оно относится к зданиям с жесткой конструктивной схемой. Жесткость здания и его геометрическая неизменяемость обеспечивается продольными и поперечными стенами, расстояние между которыми не превышает значения в 42м (таблица 27 СНиП 11-22-81) и жесткими дисками плит перекрытий и покрытия. Фундаменты здания выполнены свайными. Перекрытия здания выполнены из сборных железобетонных многопустотных плит, опертых на несущие стены. Здание отапливаемое. Кровля двускатная, водоотвод наружный неорганизованный. На момент проведения обследования (август 2015 года) здание эксплуатировалось по прямому назначению. Согласно СП 20.13330.2011 место расположение объекта относится к V району по весу снегового покрова (320кгс/м2) и I району по давлению ветра (23кгс/м2).

Согласно техническому заданию, обследованию подлежали:

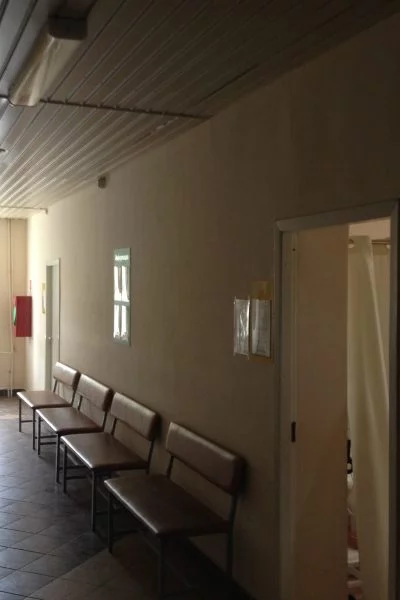

часть конструкций наружного и внутреннего стенового ограждения здания (в пределах помещения для установки аппарата КТ);

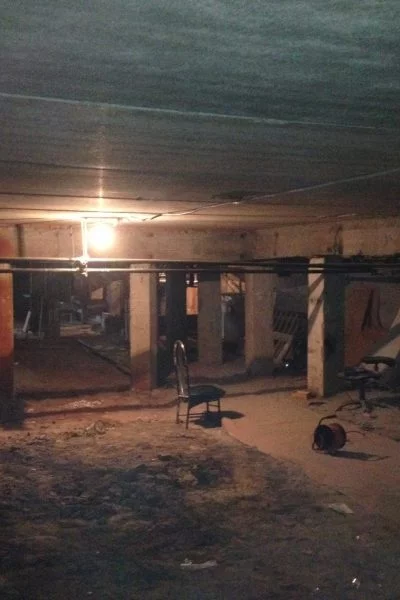

часть конструкций перекрытия подвала (в пределах помещения для установки аппарата КТ);
часть конструкций фундаментов здания (в пределах помещения для установки аппарата КТ)

Прочностные характеристики бетона определялись методом отрыва со скалыванием в соответствии с требованиями ГОСТ 22690-88 при помощи прибора «Оникс-ОС». По результатам замеров установлено, что бетон плит перекрытия П-1 соответствует классу по прочности на сжатие не ниже В20.

Измерение диаметра арматуры производилось инструментальным способом после удаления защитного слоя бетона, количество арматурных стержней устанавливалось по результатам вскрытия строительных конструкций.

Каждая плита П-1 имеет восемь круглых продольных пустот, армирована двумя стержнями диаметром 14 мм и пятью стержнями диаметром 12 мм, которые расположены в нижней растянутой зоне в ребрах плиты. Защитный слой бетона составляет 15мм. По виду профиля рифления стержней относится к классу не ниже АIII.

Какие-либо дефекты и повреждения конструкций перекрытия на обследуемом участке (трещины силового происхождения, разрушения структуры бетона, сколы, видимые прогибы) на момент обследования отсутствуют.

По результатам обследования были приняты конструктивные решения по усилению плит и разработан рабочий проект по устройству аппарат компьютерной томографии. Новости по теме.
